Usinas e Subestação

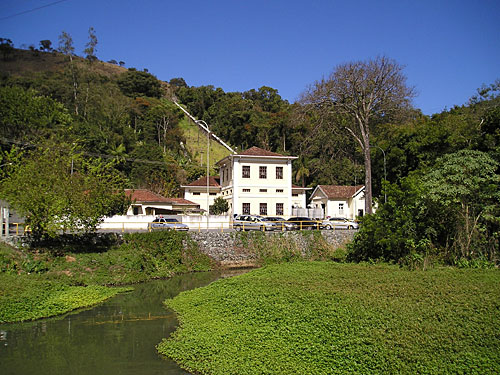

UHE Engº Pedro Affonso Junqueira (Antas I)

Ousadia marca o início das Usinas Hidrelétricas em Poços

A primeira usina construída em Poços de Caldas possuía apenas uma fonte geradora de 25kVA.

Com o passar dos anos, muitas mudanças foram feitas procurando melhorar os serviços de energia na cidade. A implantação do sistema trifásico, a instalação de um gerador de 160kW e um alternador de 400kW foram algumas alterações para proporcionar maior qualidade no fornecimento de energia.

A Usina Antas I possui seis geradores de energia, alguns com mais de cem anos de fabricação e em perfeito funcionamento.

O DME está concluindo a reforma e ampliação da Usina Antas I, com a implantação de mais uma unidade hidrogeradora, a Máquina 7. Esta ampliação visa o aumento na produção de energia elétrica, ampliando a capacidade instalada para 8.800kW.

Até hoje, o DME mantém em perfeito funcionamento todo acervo elétrico da época de Octaviano Ferreira de Brito.

Quem foi o Engenheiro Pedro Affonso Junqueira?
Foi o primeiro Diretor do Departamento Municipal de Eletricidade, e a ele coube enfrentar o desafio de organizar os serviços de eletricidade no Município de Poços de Caldas. Com grande carisma e dedicação, nas três gestões que esteve à frente do DME, ampliou a geração e estabeleceu as diretrizes para um funcionamento eficiente.
• 04/05/1910 - †03/07/1980

PCH Engº Ubirajara Machado de Moraes (Véu das Noivas)

Exemplo na construção de Pequenas Centrais Hidrelétricas (PCH) no Brasil

Na década de 1980, o DME sentiu que havia a necessidade de aumentar a produção de energia na cidade e realizou estudos para o aproveitamento das quedas do Rio das Antas, no local onde se encontra a cascata Véu das Noivas.

Iniciaram, então, os estudos para a construção de uma nova Usina Hidrelétrica. Em 27 de janeiro de 1984, foi publicada a portaria nº 27 da concessão das Águas e Eletricidade do DNAEE (Departamento Nacional de Águas e Energia Elétrica) aprovando o projeto da PCH Véu das Noivas e autorizando a sua construção.

Juntamente com a construção da central, a Eletrobrás elaborou o Manual de Pequenas Centrais Hidrelétricas, tendo como modelo a PCH Ubirajara Machado de Moraes.

No dia 19 de Outubro de 1985 foi inaugurada a Pequena Central Hidrelétrica Engº Ubirajara Machado de Moraes (PCH Véu das Noivas).

A PCH Véu das Noivas, como é popularmente conhecida, tem potência nominal de 1000kVA / 900kW. A vazão nominal é de 3,5m3/s e a queda bruta nominal é de 30,93m.

Quem foi o Engenheiro Ubirajara Machado de Moraes?
Engenheiro eletricista e professor da Escola Federal de Engenharia de Itajubá - EFEI. Com grande poder de comunicação e dedicação aos problemas da eletricidade, colaborou com o DME nos projetos de suas PCHs e no planejamento e operação de suas redes de distribuição.
* 10/07/1953 - † 20/10/1981

Minicentral Hidrelétrica José Togni (Bortolan)

Reconhecimento internacional e modelo na geração de energia sustentável

A Minicentral Hidrelétrica José Togni, ou Usina Bortolan, teve seu projeto aprovado e autorizado para construção em 5 de setembro de 1986 pelo DNAEE, através da portaria nº 251, e entrou em atividade em outubro de 1988.

Logo obteve reconhecimento internacional pelo seu projeto ousado ao se tornar a primeira central brasileira a utilizar turbina Bulbo “S” de dupla regulação. Esta hidrelétrica proporciona grande simplicidade de operação e manutenção e assegura elevados rendimentos, gerando maior potência com menos água em toda faixa de operação.

Sua potência nominal é de 900kVA / 720kW. A vazão nominal é de 7,0m3/s e queda bruta nominal de 12,67m. Queda mínima de 7m.

Quem foi José Togni?
Funcionário da Companhia Sul Mineira de Eletricidade, sucedida pelo DME, onde iniciou sua carreira em 1940 como eletricista. Pessoa de grande determinação e personalidade marcante, foi um dos responsáveis pelas instalações de energia elétrica no Município de Poços de Caldas por 21 anos. Na data de seu falecimento era encarregado da Divisão de Redes e Linhas.
* 03/05/1912 - † 29/11/1961

Usina Hidrelétrica Walther Rossi (Antas II)

Exemplo de preservação ao Meio Ambiente, menor área inundada por kW instalado.

Um projeto ousado do ponto de vista estrutural, mas ao mesmo tempo totalmente viável na questão ambiental. A Usina Hidrelétrica Walther Rossi, conhecida como Antas II, se destaca por ser a hidrelétrica brasileira que possui a menor área inundada por kW instalado no Brasil.

Possui três turbinas Francis simples de eixo horizontal e queda bruta de 165m. É a maior hidrelétrica da cidade. Com seus 16.500kW de potência total instalada, acrescentou, na época de sua inauguração, mais 40% no fornecimento de energia, quase triplicando a capacidade do Município. Foi inaugurada em 14 de novembro de 1998.

Quem foi Walther Rossi?
Funcionário do Departamento Municipal de Eletricidade desde 1962, exerceu a função de operador de usina durante sete anos, sendo promovido posteriormente a supervisor da área de geração. Com grande espírito empreendedor e carisma, dedicava praticamente 24 horas do dia à gerência das usinas, durante suas três décadas de trabalho.
* 15/05/1936 - † 02/03/1994

UHE Machadinho

Construção em tempo recorde: 17 meses antes do previsto é a marca dessa obra.

A Usina Hidrelétrica Machadinho está localizada no Rio Pelotas, na divisa de Santa Catarina e Rio Grande do Sul, e é um marco na história das hidrelétricas brasileiras, destacando-se como resultado do esforço conjunto de seus acionistas, dos parceiros em todas as fases do empreendimento, dos governantes, e de uma equipe de profissionais que possibilitou sua construção em tempo recorde, com uma antecipação de 17 meses em relação ao cronograma original.

O Departamento Municipal de Eletricidade (DME) se orgulha por fazer parte desse grupo de investidores que desenvolveram, construíram e administram essa obra brasileira.

O objetivo desse empreendimento é gerar energia de qualidade, com o menor impacto ambiental e maior benefício para a população e, além disso, garantir a energia para o desenvolvimento do país.

A barragem possui 700m de comprimento por 126m de altura. O lago formado pelo represamento tem extensão de 65km2.

Em fevereiro de 2002 a Usina de Machadinho entrou em operação, com 1.140MW de potência, o suficiente para acender 19 milhões de lâmpadas.

Sua implantação consolidou um novo modo de fazer usinas hidrelétricas no Brasil por meio do estabelecimento de parcerias estratégicas, do uso de modelos inovadores, do cumprimento das obrigações estabelecidas por exigências legais e ambientais da forma de financiamento utilizada com o Banco Nacional de Desenvolvimento Econômico e Social e da oferta de debêntures no mercado de capitais.

É assim, gerando desenvolvimento para Poços e contribuindo para uma energia de qualidade no Brasil, que o DME faz a sua vida sempre melhor!

Subestação Interligação (Acesso à Rede Básica)

Totalmente digital e telecontrolada, a SE Interligação (Acesso à Rede Básica) garante qualidade de energia para a cidade

Construída com a finalidade de fazer a conexão de energia entre o Departamento Municipal de Eletricidade de Poços de Caldas (DME) e o sistema de Furnas Centrais Elétricas S/A, a Subestação Interligação (Acesso à Rede Básica) - SE Interligação - possibilita ao Município receber energia elétrica gerada em seus outros empreendimentos implantados fora do Município, bem como intercambiar seus excedentes de geração.

A SE Interligação (Acesso à Rede Básica) entrou em funcionamento em fevereiro de 2003 e é totalmente digital e telecontrolada, o que permite ao DME uma economia considerável nos custos de manutenção, e uma energia elétrica de qualidade distribuída na cidade de Poços de Caldas.

Subestação Saturnino

SE Saturnino garantirá a ampliação dos serviços do DME para as zonas leste, sul e parte da região central

A Subestação Saturnino (SE Saturnino), está situada na Rodovia Geraldo Martins Costa (Rodovia do Contorno), no km 9, próximo à Represa Saturnino de Brito.

Inaugurada em 19 de abril de 2008, tem o objetivo de transferir cargas da Subestação Poços de Caldas II, de outra concessionária, para estação própria do DME, visando também a redução das tarifas de energia elétrica.

Outra finalidade é melhorar e permitir a ampliação do fornecimento de energia elétrica para a Zona Leste, Zona Sul e parte da Região Central de Poços de Caldas, permitindo também a recepção da energia elétrica proveniente das futuras usinas hidrelétricas do Alto do Rio Pardo e disponibilizar o atendimento de grandes consumidores.

O empreendimento conta com 8km de linha de transmissão em 138.000V, com capacidade total para 240.000 kVA. A subestação possui dois transformadores de força de 25.000kVA cada, 138.000-13.800V e oito circuitos de distribuição. Sua construção teve início em maio de 2006 e energização em dezembro de 2007.
